客户需求:

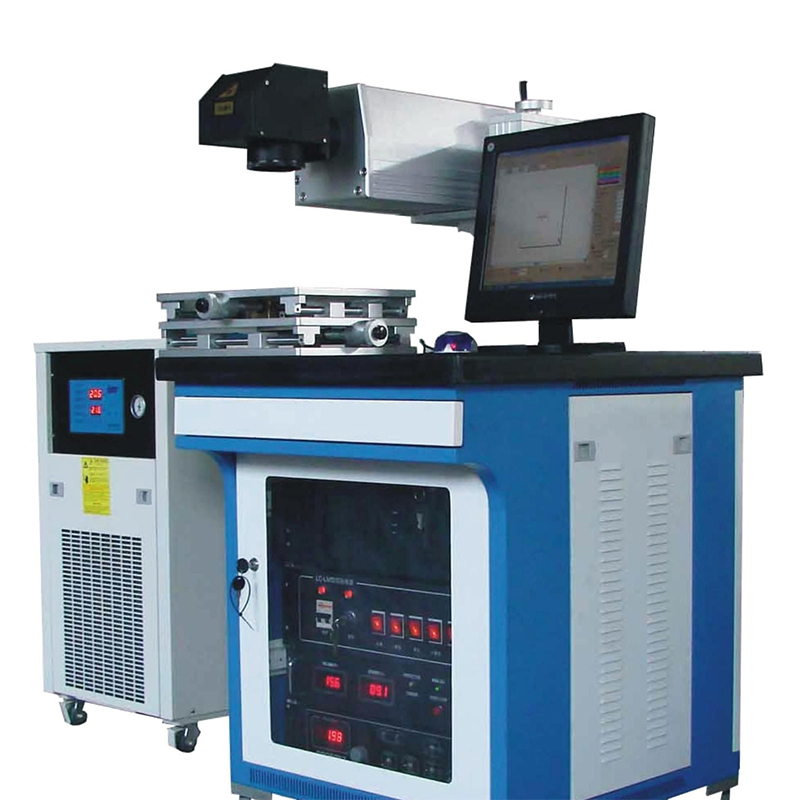

客户从事激光打标机生产行业,激光头本身功率并非很高,但是由于发热和散热面积小,导致单位面积功率很大,在实际使用过程中发热量和温度极高,客户当前产品使用2组(每组2个)高转速风扇,噪音极大且效果一般,在温度稍高的厂房内易出现过热保护无法工作的情况,同时内部防尘效果不理想。客户委托东远芯睿研发部提供解决方案,要求:1》散热效果好,2》噪音值下降,3》防尘效果提升。
需求分析:
激光头发热面积为直径12mm圆形,功率50W;拆除原来风冷散热装置后,内部空间相对比较充裕。
设计目标:
1》30℃室温时激光头背部发热区域最高温度控制在65℃之内。
2》整套水冷散热系统噪音值不高于35dB。
3》针对激光头发热区域进行防尘设计,提高防尘效果。
解决方案:
*方案采用600T水泵、定制水冷头、240冷排、1500转风扇×2。
*除水冷头外,其余部件全部安装至原来风冷散热器的部位。
*为了减轻高度调节臂的负重,水冷头和冷排均使用纯铝材质。
*水泵加液口外露,方便客户工厂的组装工人添加液体。
*需防尘区域面积为75*93mm,出于成本控制考虑,直接将防尘面板与水冷头做成一体。

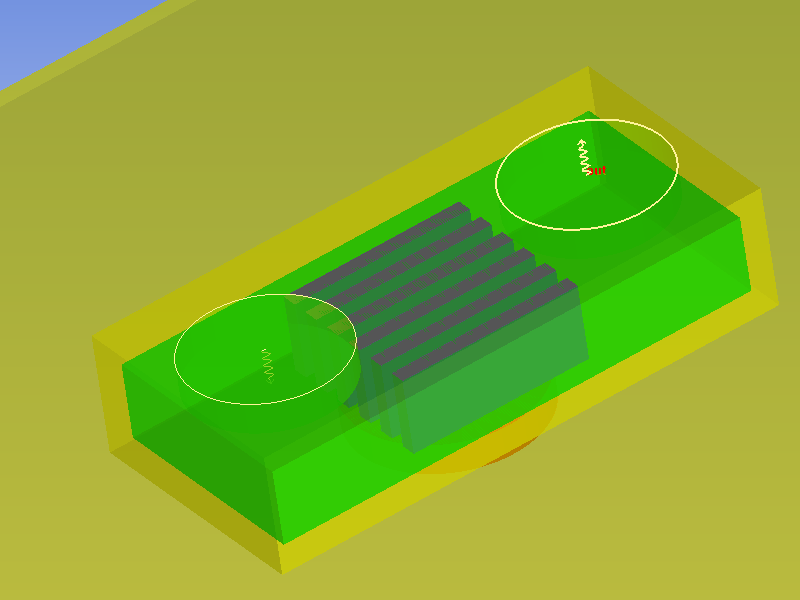

*经研发部讨论和多次仿真计算,选择74*92*1mm为防尘面板尺寸,水冷头内部采用12*12*5mm槽型微水道,进出水口为G1/4螺纹。

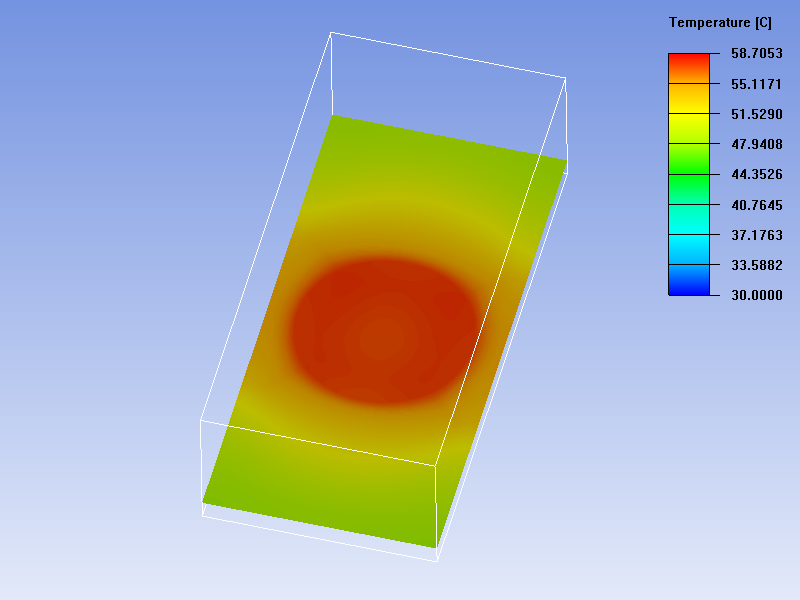

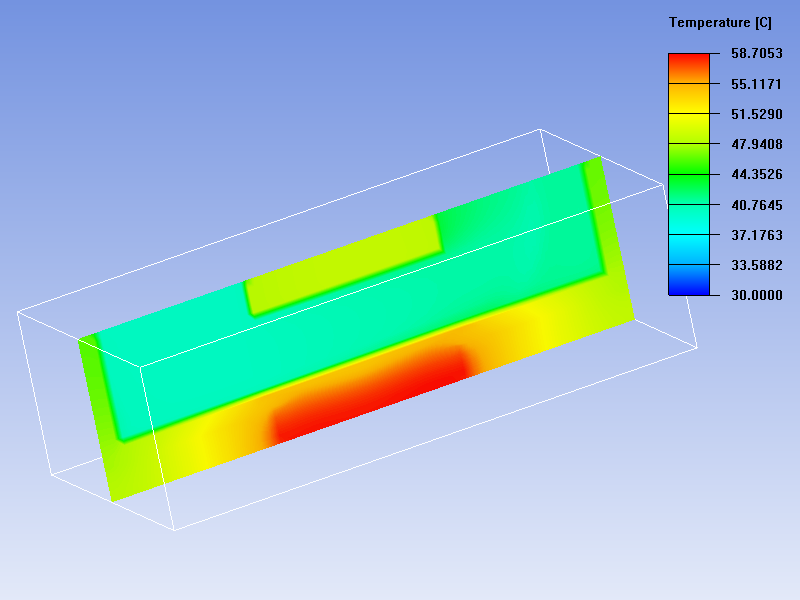

*将散热方案进行热学CFD处理,30℃室温时激光头背部发热区域最高温度为58.7℃,设计方向正确,配件搭配合理。
产品/方案交付:
客户使用东远芯睿提供的水冷散热解决方案对公司的激光打标机进行改良,设备的过热保护问题得到了解决,静音和防尘效果也得到了提升,改良后的设备获得了市场的肯定。
