IGBT模块变流器用水冷散热器
来源: 发布日期:2021-02-27 162

水冷散热器服务对象:

各类型IGBT模块、晶闸管是在变频、变流领域的实现变频、变流功能的核心元器件。

水冷散热器主要功能是对各类IGBT 变频器型IGBT模块、晶闸管、以及部分电阻进行水冷散热保护。


为何需要散热?

单个大功率IGBT模块、晶闸管在工作中发热量最大可达到2KW以上。

• IGBT中核心温度在达到150°(新型180°)时将被烧毁,甚至爆炸。

必要对功率元件进行散热保护!

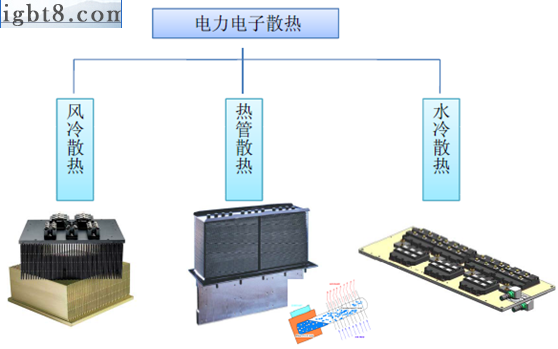

工业运用中的散热方式

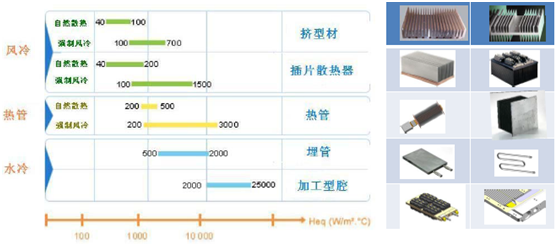

各种散热形式效能比较:

基于对流换热系数的不同散热方案效果比较:


水冷板常用加工工艺分类:

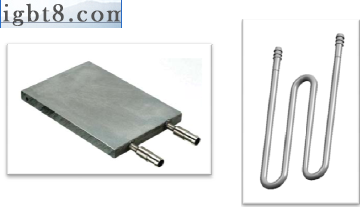

埋管式




压管式

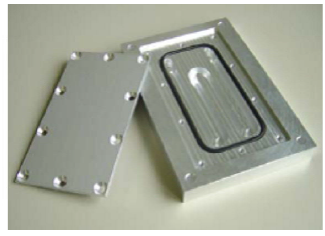

组装式


搅拌摩擦焊

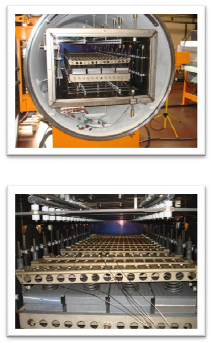

真空钎焊

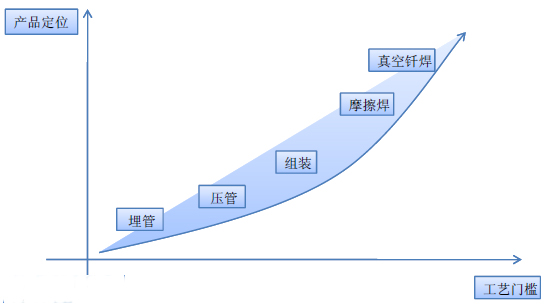

冷板工艺与分类:


东远散热技术有限公司从事水冷散热技术的开发20年,对医疗、

电力、通讯、新能源汽车方面有着较多的散热方案和成功案例。官方

网站www.ysun.net
