分体式水冷与一体式水冷散热的优劣
来源: 发布日期:2020-09-03 77

散热厂商Akasa爱克生最近设计了一款迷你身材的被动散热机箱,支持IP65防水,能够容纳Intel第七代NUC主板,包括NUC7ieDNBE、NUC7i3DNKE和NUC7i3DNHE。小巧身材的它三围尺寸仅有234.6 mm x 238 mm x 76.3 mm,可用单手托起。



  IP65意味着这款机箱可完全阻止灰尘进入,并能在任何角度抵御抵押水流喷射,不过由于没有达到IP67级别,并不适合浸水环境,严格来说尚不能实现潜水冷却。



  为了实现IP65防水性能,Akasa在机箱上设置了4个防水接头,并配备2米长的模组线缆。



  供电、USB3.0、有线网络和HDMI视频输出接口可通过防水模组线缆进行连接。Akasa将产品定位于户外环境应用,如数字广告牌、车载电脑以及船舶导航计算机等。



  现实生活中很多电脑部件有防水方面的需求,比如非常怕水的机械键盘。海盗船今年5月就发布过一款支持IP32等级防水的K68机械键盘,采用樱桃MX红轴并配有红色LED灯,能够应对一般的纯净水和饮料泼溅。



  CPU在运行时会产生大量的热量,而过高的温度会影响CPU运行的频率和寿命,并且CPU内部也会针对高温进行降频处理。当CPU降低了运行频率,对用户来说,最直观的影响就是:卡!



  我们为了保证CPU能处在良好的频率及温度运行,就必须要为CPU配置散热器,今天下边就带着大家盘点三种散热器的散热效果。



目前我们为电脑配置的散热器分为三种:风冷,分体式水冷,一体式水冷。



风冷散热器



  风冷散热是我们最常见的散热器,他的组成主要有三方面,铜管,散热鳍片,风扇。



  风冷散热器的运行原理是:散热器底座与CPU顶盖紧紧扣在一起,中间涂抹硅脂作为导热材料,当CPU运行产生大量热量时,风冷散热器通过底座将热量通过铜管传导至散热鳍片,散热器上的横着风扇工作产

生较大的风量,通过风扇转动产生的空气流动来带走鳍片上由CPU传导至鳍片上的热量,从而达到为CPU降温的作用。



 何鉴别风冷散热器的好坏?



  (1) 热管的数量,由于一个热管CPU散热器的散热主要依靠热管的导热和风扇的散热,所以热管的数量可以划分出低端、中端、高端的CPU散热产品



  (2) 底座,底座是通过导热硅脂紧密贴紧CPU从而进行散热的,由于工艺的不同,不同的CPU散热器的底座是不同的,有镜面抛光的、有铣底工艺的,而其中镜面抛光的效果最好



  (3) 材质,铜的导热性能是非常好的,但是由于铜金属较贵,所以大多数厂商在设计中高端产品的时候都会把底座做成铜的,热管铜的,其他采用铝材料



  (4) 鳍片,鳍片越密集,散热越差,鳍片越多,散热越好,鳍片面积越大,散热越好,鳍片越厚,散热越差。



  (5) 兼容性能,有部分高端的CPU散热器由于体积庞大且设计不良,所以在使用之后,有可能导致某些CPU型号没法安装,或者周围内存条等都无法安装等等。

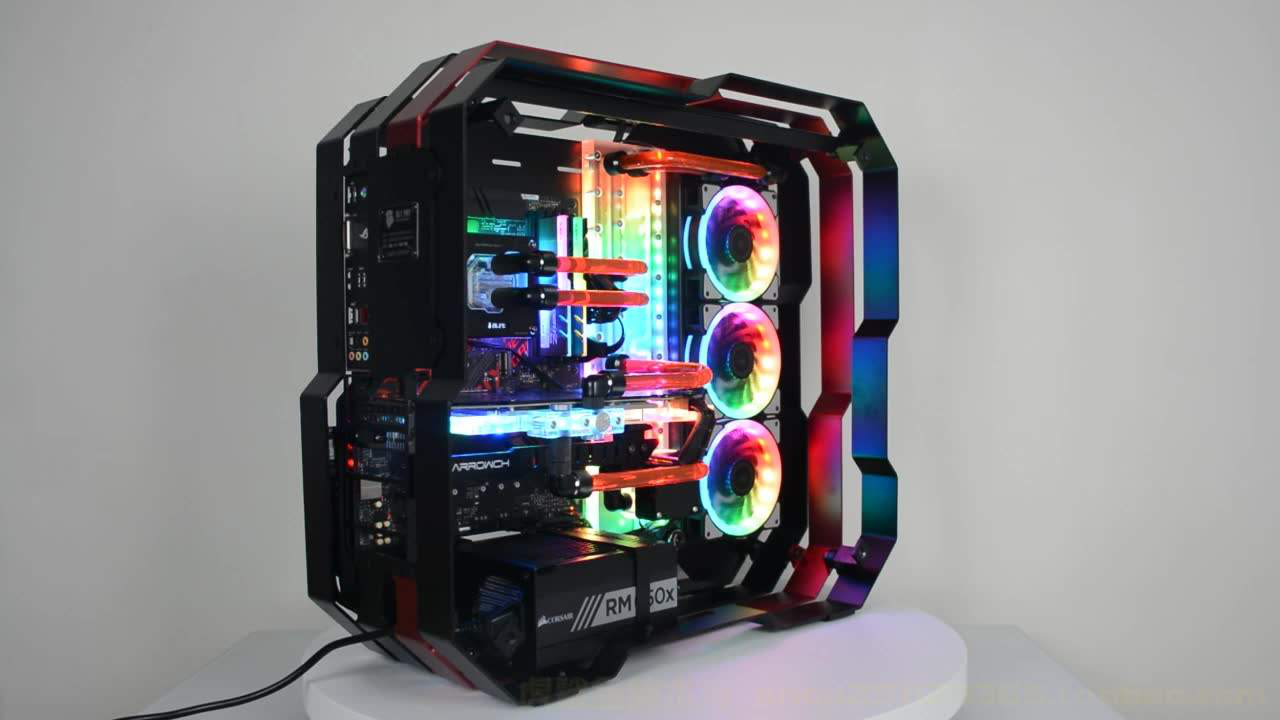

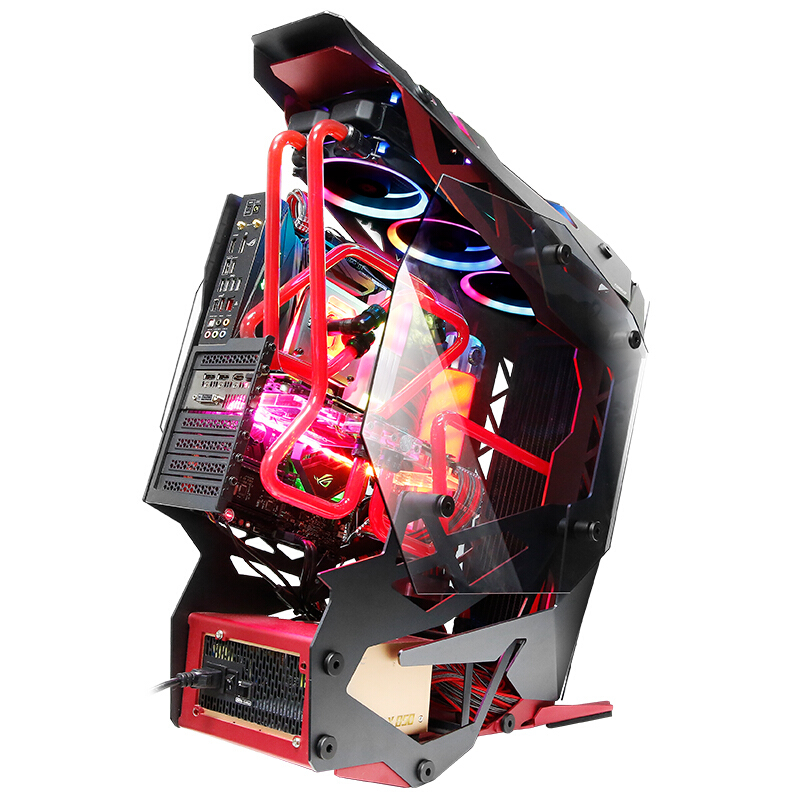

分体式水冷散热器



  分体式水冷散热器是最近几年才逐渐下沉至普通玩家的,之前由于对DIY玩家操作技术较高,且制造工艺复杂,成本较高,一直是发烧玩家的专属。

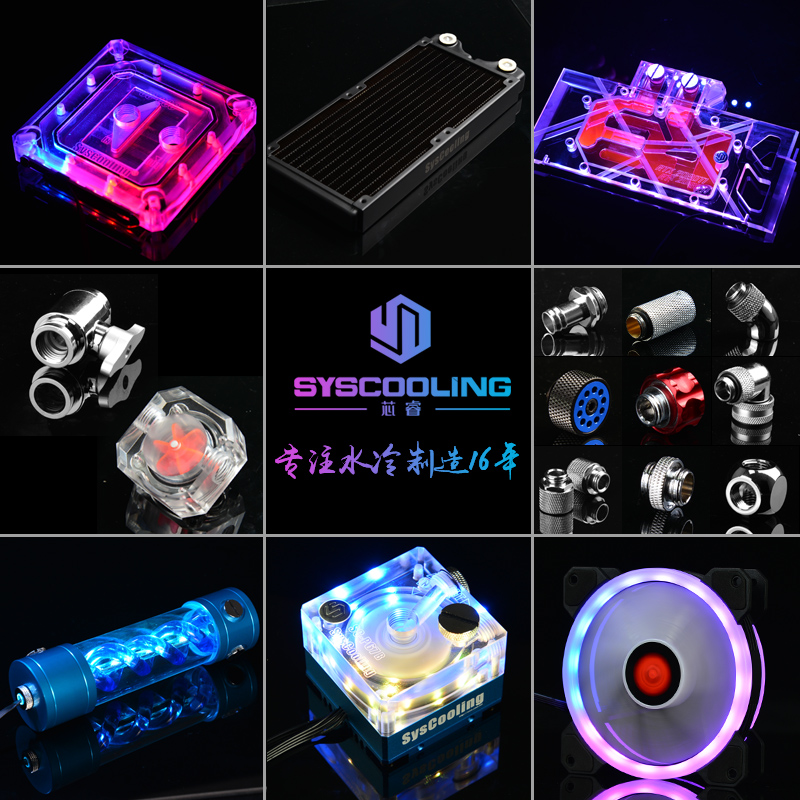

  分体式水冷散热器由水冷头(块),冷却液,水泵,管道,水箱,冷排组成。


 分体式水冷散热器的工作原理是:



  水冷头底部与CPU,显卡等设备的核心芯片相连(显卡也可以用水冷散热器,但是需要拆掉出厂自带的风扇,对DIY能力有一定的要求),顶部通常预留有管道口,通过管道与散热器相连,散热器再连接至水箱,水箱连接到冷排,将刚带出的热量通过冷排排出,使得CPU/GPU工作在合适温度。

分体式水冷散热器的优势有如下两点:



  超静音:水冷散热系统利用泵使散热管中的冷却液循环并进行散热。吸热部分吸收的热量通过在机身背面设计的散热器排到主机外面。由于换热器的表面积很大,水泵的工作噪声一般也不会很明显,这样整体的散热系统与风冷系统相比就非常的安静了。



  散热快:液冷还有一个很重要的好处就是液体的热容量大,温升慢,有利于计算机在出现突发事件时确保不会瞬间烧毁CPU。


一体式水冷散热器



  一体式水冷散热器是最近才出现在我们的身边,相对于分体式水冷散热器,对玩家的DIY要求没那么高,只需要拧拧螺丝就行了,而又比风冷散热器散热效果好,对于初级DIY玩家的确是个福音。



  一体水冷散热器由冷排,散热头组成



  一体水冷散热器的优势有:

1. 安装方便:与传统水冷散热器相比,一体式水冷散热器安装非常简便,一体式水冷散热器的水冷液在出厂时已经灌装完毕,安装的时候只需拧拧螺丝,将扣具和水冷头装好就行。



  2. 散热好:水冷真正的优势在于它处理CPU瓦数的能力比任何风冷散热器都要高得多,并且不受机箱内高温的影响。



  3. 安全指数高:传统的水冷散热器需要玩家自己安装液冷,安装上比较麻烦,需要有一定的经验,而一体式水冷的水冷液在出厂的时候已经灌装好,用户不用担心外漏的问题。



  总结



  过前面对于三种散热方式的对比,我们可以得出这样的结论:



  1. 如果你是一个发烧达人,而且动手能力极强,那么可以选择分体式水冷散热器



  2. 如果你是一个普通用户,没有那么强的动手能力,但是很想体验水冷散热器带来的良好效果,那么可以选择一体式水冷散热器。



  3. 如果你只是随便拿来用用,觉得电脑能用就好,那么你可以选择最简单,最方便安装的风冷散热器。
