客户需求：

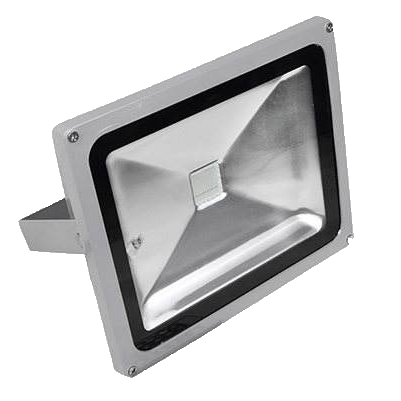

　　客户从事舞台灯光设备制造行业，设备主体为大功率LED，具有亮度高、发热量巨大的特点，传统风冷散热表现一般，尤其在夏季、室外的情况下，设备易故障，甚至损坏。客户联系了东远芯睿研发部，希望在不改变设备基本外形的情况下，将传统的风冷散热方式改换为高效的水冷散热方式。

　　需求分析：

　　客户设备中的所采用的LED外形尺寸为54*54*6mm，功率有120W、160W、200W三种规格，此次设计中我们以最高的200W功率为热源。

　　客户不希望改变设备基本外形，所以设备的外壳部分不可调整，实际测得可安装水冷头的空间为71*69*18mm。

　　设计目标：

　　我们模拟客户设备在夏季、室外、无自然风的情况，将之放置于35℃恒温实验箱，测得LED表面温度为92℃，远远高于LED产品65℃的安全温度;此次水冷散热设计目标为将温度降至安全温度内。

　　解决方案：

　　*由于客户设备内部可操作空间小，所以采用设备内部只安装水冷头，在外部连接一体式水冷箱的方案。

　　*水冷头的设计方向1：根据研发部的设计经验，长和宽方向的散热面积是足够的，内部水路设计为方柱形式，为客户节约一定的成本和工期。

　　*水冷头的设计方向2：空间的高度方向上不足，所以水口垂直于内部水路的方式不合适，设计为水口平行于水路的方式，进出水口之间加条形隔板。

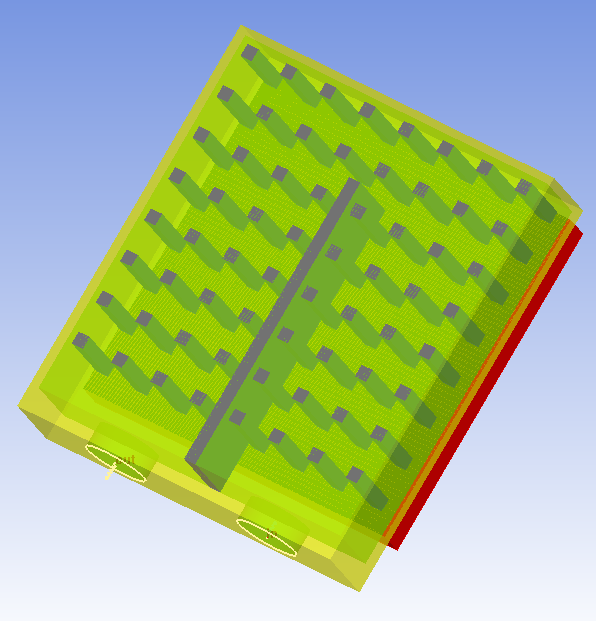

　　*经研发部讨论和仿真计算，确定水冷头外形尺寸为65*56*14mm，使用纯铜材质，内部水路采用方柱形式，水口采用G1/4螺纹。

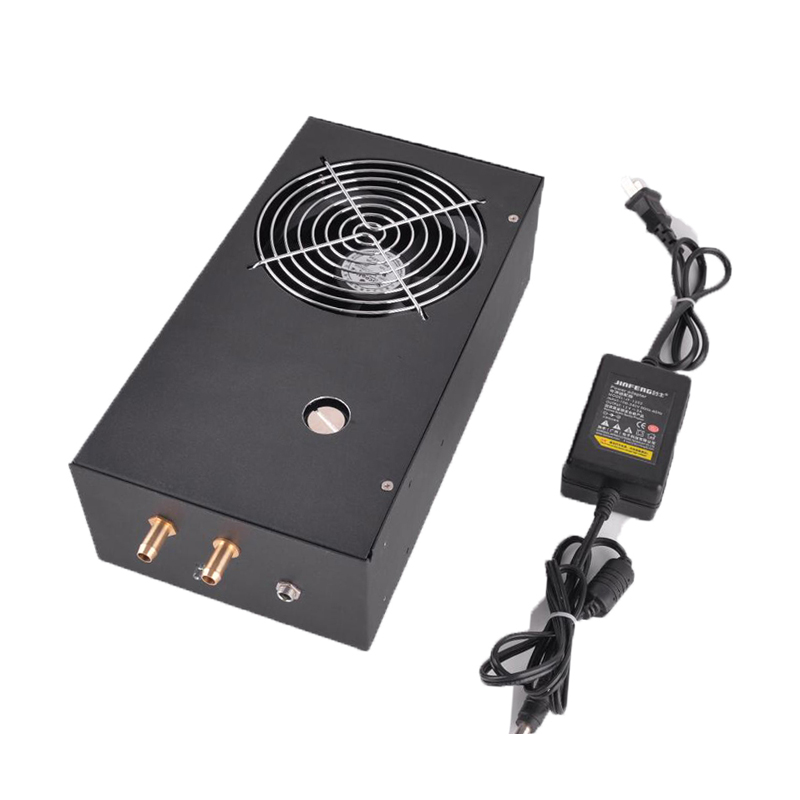

　　*客户的单个设备体积较小，所以一体式水冷箱也选择了体积较小的，并配以稍长的软管，方便客户对外置的水冷箱进行统一的放置和管理。

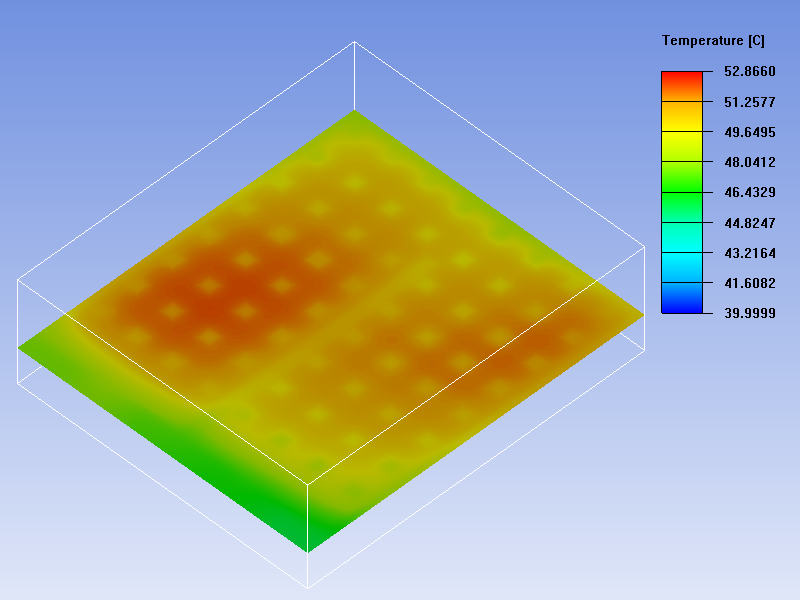

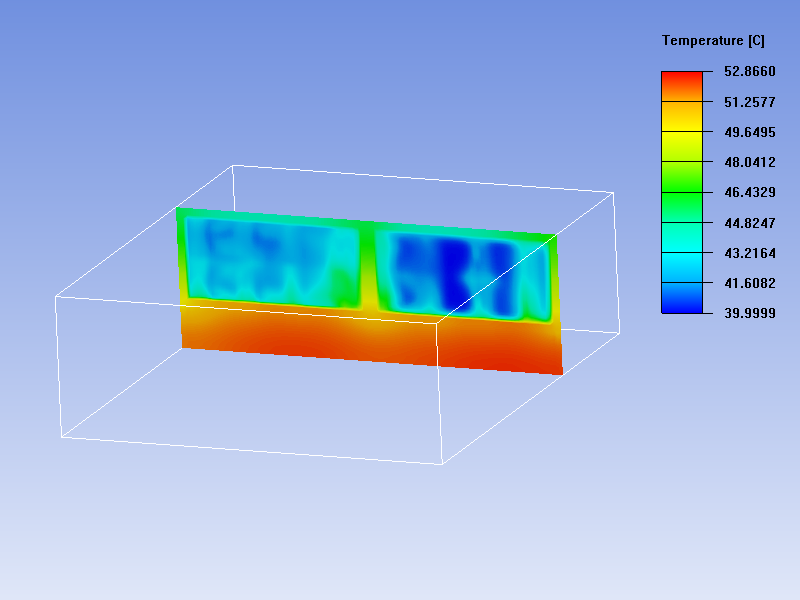

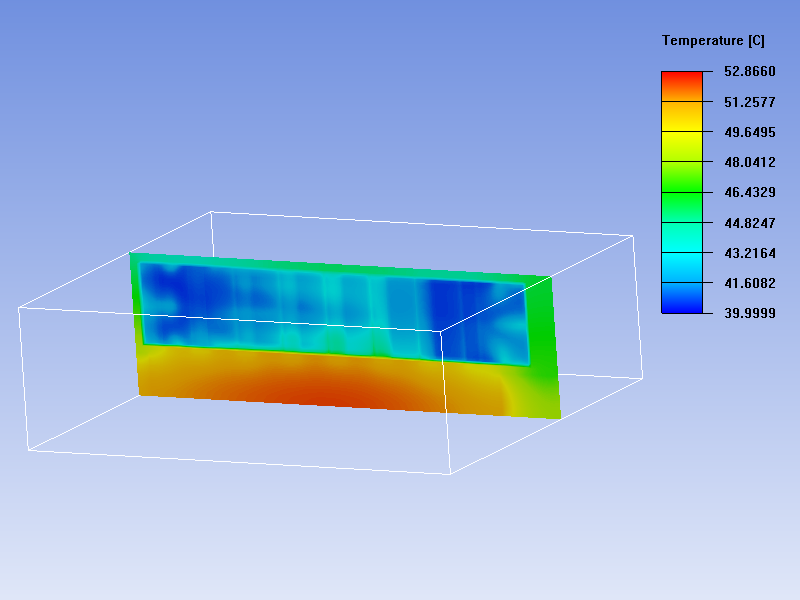

　　*对最终的解决方案做热学CFD处理，35℃恒温时LED表面最高温度为53℃，低于安全温度，设计通过。

　　产品/方案交付：

　　客户将解决方案实际应用至自己的LED设备，在不改变设备基本外形的情况下，温度降至56℃，控制在了LED的安全温度之内，设备的稳定性和可靠性取得了提升，市场占有率方面也取得了一定的提高。
