新品东远SC-L600储能锂电池液冷安全防护绝缘液

 东远SC-L600储能电池液冷安全防护绝缘

东远储能电池冷却高绝缘性导热液SC-L600绝缘导热液是一种安全、环保、无色、透明的高绝缘性液体化学品,具有理想的化学惰性和稳定性、优良的热传导性能、非常好的电气 绝缘性能、极低的表面张力以及良好的系统相容性,能很好地应用于各种储能锂电池使用场合中锂电池浸没式冷却温控和安全防护。

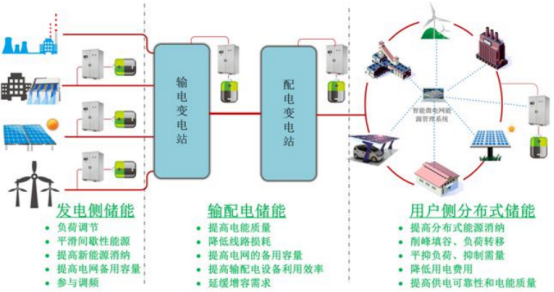

储能液冷安全防护产品应用领域

各种储能锂电池使用场合中锂电池浸没式冷却温控和安全防护

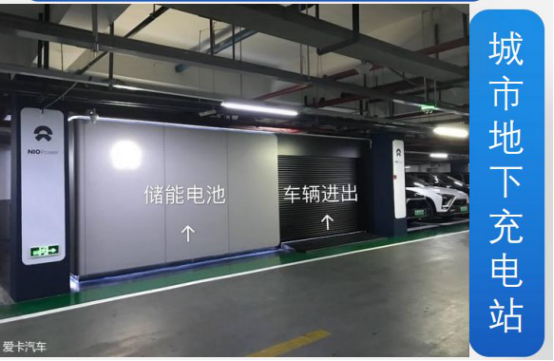

Ø 储能电池充电桩快充充电桩,如城市CBD大厦地下电动汽车充电桩;

Ø 集装箱移动式储能充电桩 ;

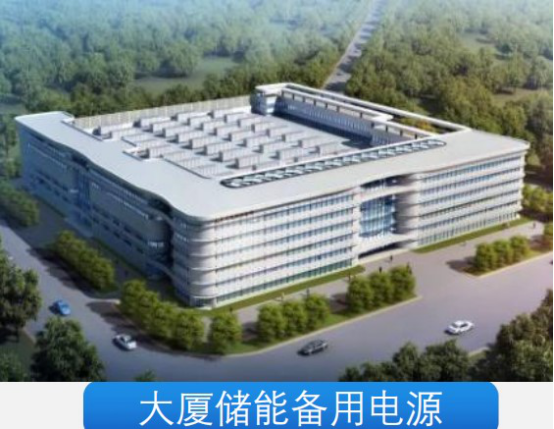

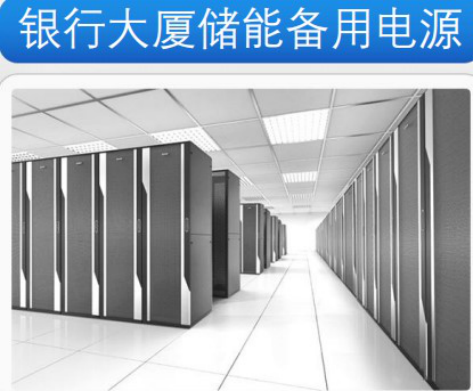

Ø 大型企事业单位备用电源储能电池,如人民大会堂、银行、大型写字楼等;

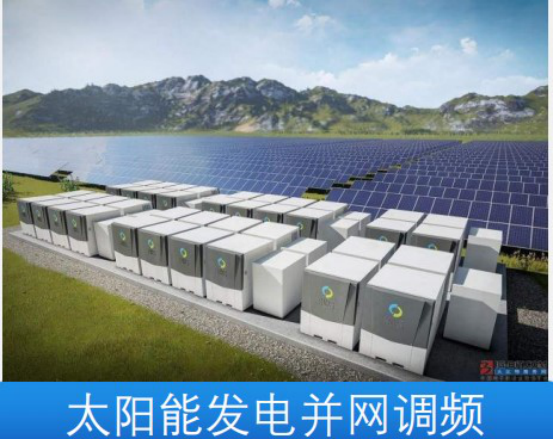

Ø 太阳能/风力发电并网调频电储能电池 ;

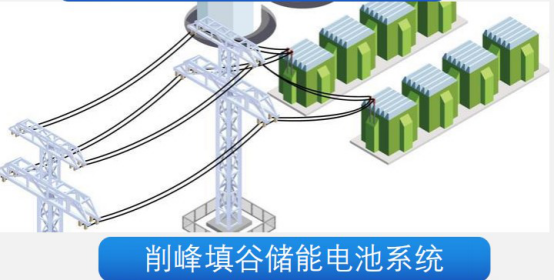

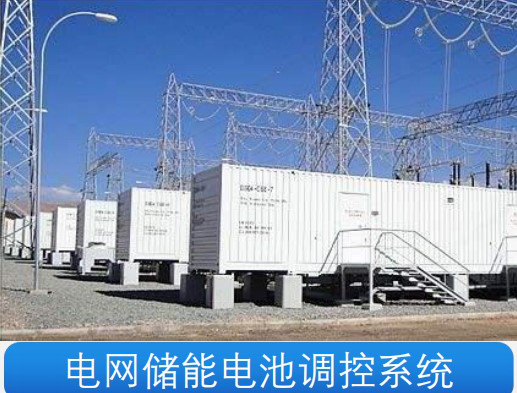

Ø 波峰波谷电力调节储能电池,城市电网调控系统 ;

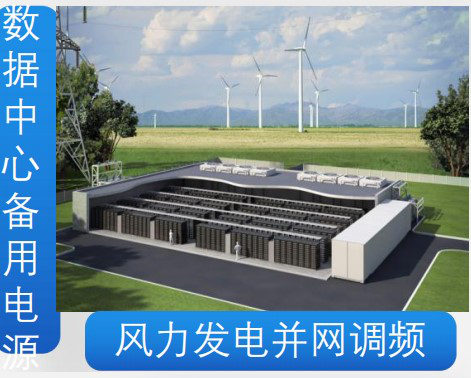

Ø 大型数据中心备用储能电源系统 ;

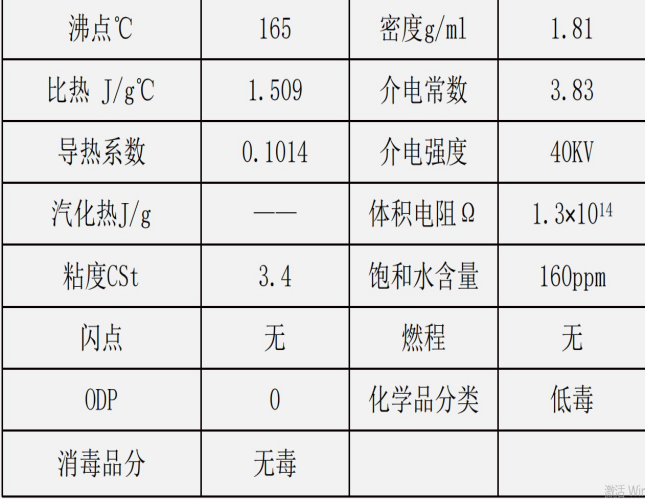

SC-L600高绝缘性导热液参数表



应用场景









产品特点Ø

非危险品。不燃不爆无闪点,安全可靠,能很好地为锂电池提供安全保护;可确保锂电池在苛刻环境下的使用安全。

Ø 具有理想的化学惰性和热稳定性,能长期应用于系统中。

Ø 具有优异的电绝缘性和良好的材料相容性,与金属、塑料和聚合物不反应;能很好地应用于锂电池带电体系中。

Ø 具有优良的热传导性能,能快速地给锂电池散热,确保系统正常工作。

Ø 具备非常低的表面张力,具有良好的渗透性和良好的流动性,能在温控系统中很好地流动散热,均衡系统温度;同时可提高锂电池的使用密度。

Ø无毒无害无刺激性。

Ø对环境友好,具有0的ODP值和较低的GWP值。

储能液冷安全防护氟化液产品应用原理

储能浸没式液冷应用有两种方式:

Ø 热量通过外壳直接散热

Ø 热量通过导热液循环泵循环到外部冷却设备中散热

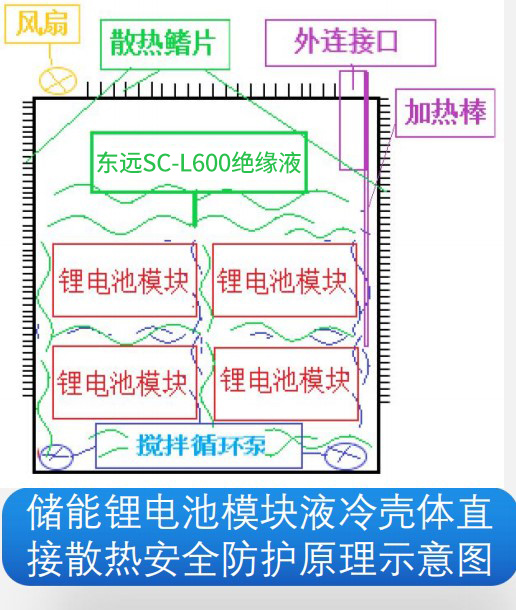

壳体直接散热

冷却箱壳体设计:箱体外壳用金属板(如铝合金),并根据内部电池模块的发热量来设计外部壳体上的散热鳍片和是否增加风扇,箱体上需要设计减压阀、外连接口;如果应用环境温度较低,需要给锂电池模块加热温控,可在箱体内增加给液体加热的元器件,液体可以把热量传给电池模块以便电池正常工作;如果电池模块设计密度高,则需要在箱体内设计一个或多个小型的液体搅拌循环泵,以加快液体流动能更好地传热导热。如下示意图散热原理:将设计好的几个或单个锂电池模块浸没于氟化液置于箱体中,当锂电池模块快充快放产生大量热量时利用冷却绝缘导热液吸收并传热给金属壳体迅速散热,确保锂电池模块在温度均衡的系统中正常工作。


储能液冷安全防护绝缘液产品应用模型

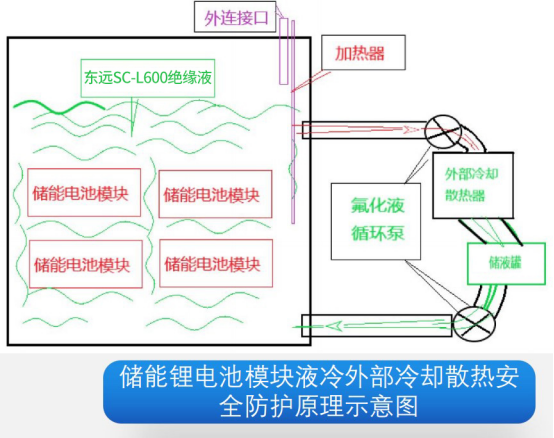

通过绝缘液循环到外部散热

设计和散热原理:液冷箱体可用密封性能好且可承重的材料如金属板(如铝合金)做壳体,箱体上含即插式对外链接口和加热器(加热器也可设计在外部);将设计好的几个或单个储能锂电池模块浸没于绝缘液置于箱体中,当电池模块快充快放产生大量热量时,利用绝缘液快速吸收热量稳定电池模块的温度,吸收了电池模块热量的绝缘液通过循环泵循环到外部冷却散热器中,冷却后的绝缘液存储在储液罐中(可补充液体),然后通过循环泵打回到电池箱中从而达到散热循环保护作用。设计如下图示意图



储能液冷安全防护说明

Ø 安全防护:由于电池模块浸没于冷却绝缘液中,大量的热就可以被冷却绝缘液吸收进行快速散热,从而确保电池模块不会过热产生燃烧或

爆炸等安全问题。即使特殊情况下,个别电池因自身问题产生安全问题,冷却绝缘液也可起到阻燃作用,保证模块中其他电池不会产生安全问题可以继续使用。

Ø 破损安全防护:即便锂电池模块被刺穿、破损等,由于锂电池浸没在冷却绝缘液中,在绝缘液的阻燃防护下也不会引起电池燃烧或爆炸。

储能液冷安全防护特点

Ø 基于优异的散热性能可实现超高的设计密度, 节省储能项目空间。

Ø 基于优异的散热性能可确保储能锂电池快充快放(如可快速给电动汽车充电)提高储能项目的经济价值。

Ø 基于优异的散热性能,确保储能锂电池长期处于优良环境中运行可提高储能锂电池的使寿

命。

Ø 基于优异的散热性能、绝缘液本身的灭火和阻燃性能可确保储能锂电池不燃不爆安全可靠;

使得储能项目能更好地适用于各种环境中。

Ø具有防水防火防污作用,储能锂电池浸没于液

冷绝缘液中可隔绝污染源(水、火、粉尘及其

他污染物)确保系统长期稳定正常运行,降低

维修概率。
