设计案例分析
服务器水冷散热


  客户需求:

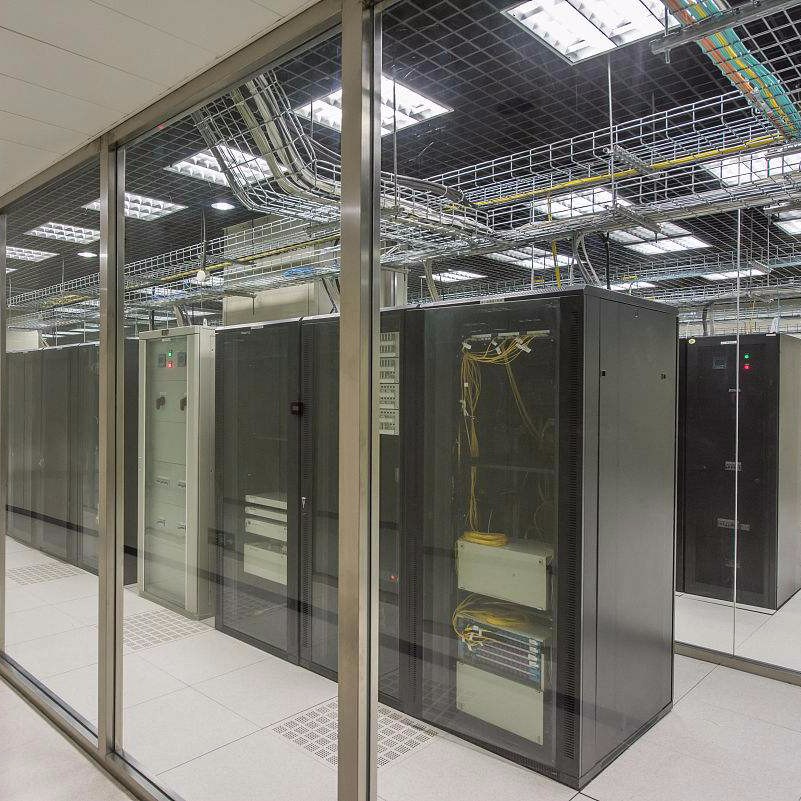

  客户所处行业为服务器组的开发、销售和运维,芯片在长时间的项目计算时发热量很大,高温对服务器的使用寿命产生了影响,风冷散热效果不佳且机房内噪音严重,因此委托东远芯睿研发部提供解决方案,改善上述情况,并且尽可能控制方案成本。


  需求分析:

  研发部了解到客户服务器中使用的CPU为E5 2690,热设计功耗(TDP)为135W,封装大小为52.5×45.0mm,2个CPU为一组。

  设计目标:

  经研发部了解,E5 2690的最高容许温度(Tcase)为72.0°C,此次设计目标服务器于30℃环境进行项目计算时,CPU温度不高于60℃。


  解决方案:

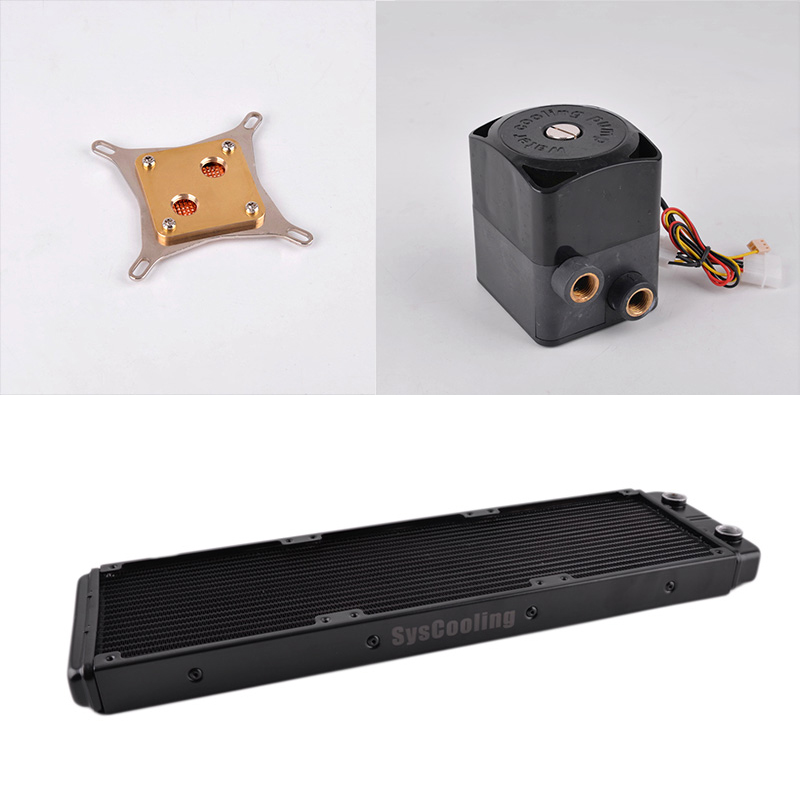

  *采用750水泵→C16水冷头×6→AT360冷排的方案。

  *方案成本控制1:采用公司现有的成品C16水冷头,节省定制水冷头的开模成本。

  *方案成本控制2::6颗CPU冷头配合1个水泵和1个冷排形成一组。

  *由于单组水路内含有6颗水冷头,数量较多,所以采用流量和扬程较大的750水泵。

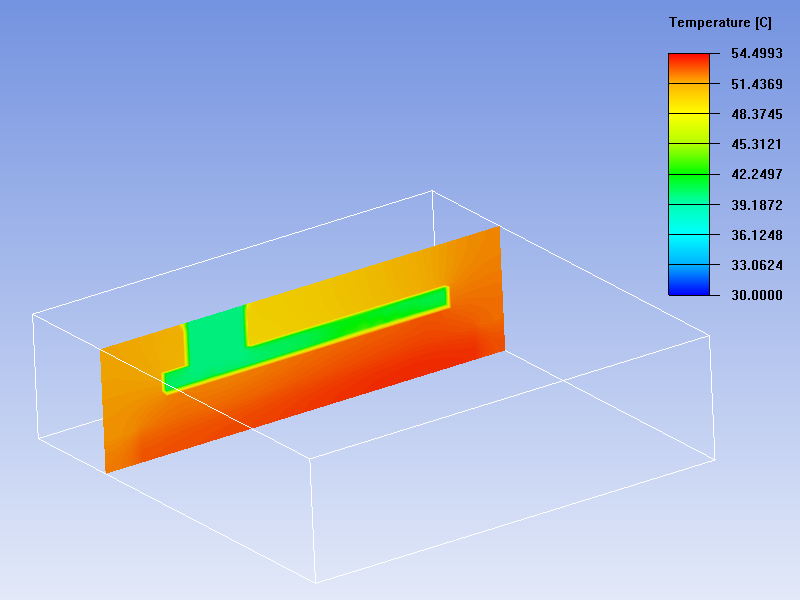

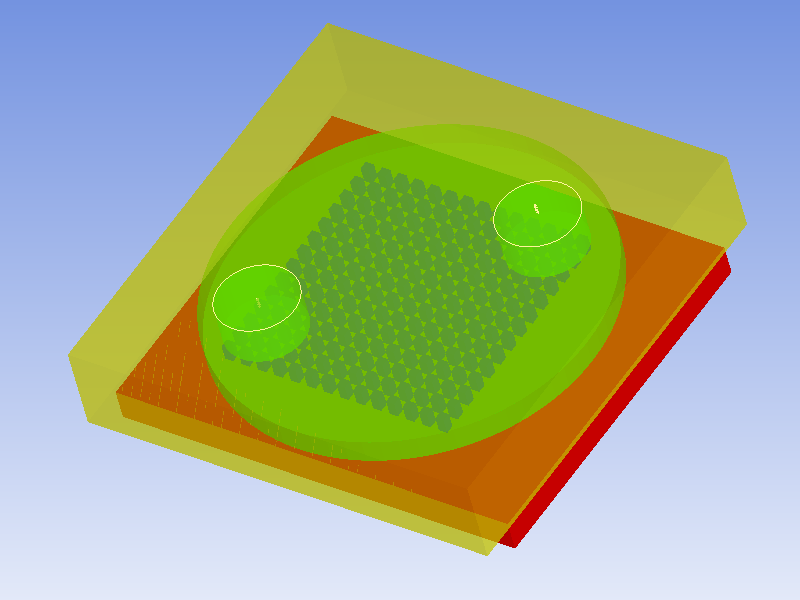

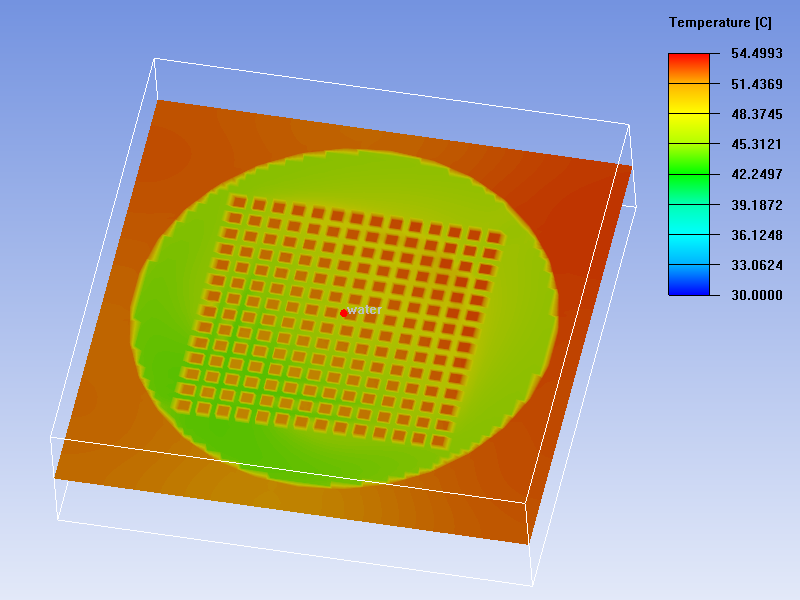

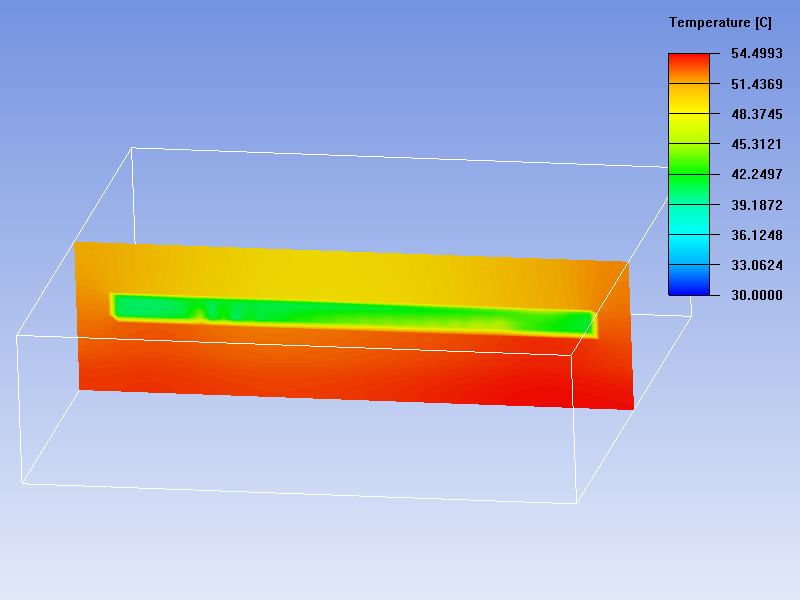

  *对整组解决方案进行热学CFD计算,获取系统中最高温度为54.5℃,处于设计目标温度之内,设计具有可行性。


  产品/方案交付:

  对客户服务器应用东远芯睿提供的水冷散热解决方案,实际进行项目计算时E5 2690最高温度为49.6℃,远低于最高容许温度(Tcase)72.0°C,服务器的使用寿命得到了延长,并且成本控制符合客户预期。
