设计案例分析
UV固化打印机水冷散热

  客户需求:

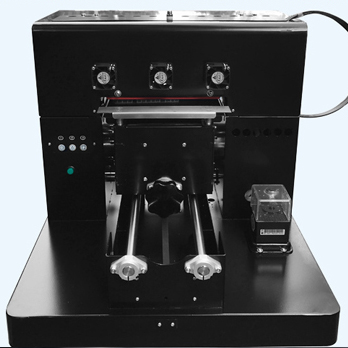

  客户从事UV固化打印机的生产,实际遇到的问题为设备中的UV紫外线固化灯在较长时间连续工作时,由于温度升高,易出现性能不稳定情况和一定概率的故障。客户希望东远芯睿研发部提供水冷散热方案,降低UV固化灯温度,提高其设备长时间连续工作时的稳定性。


  需求分析:

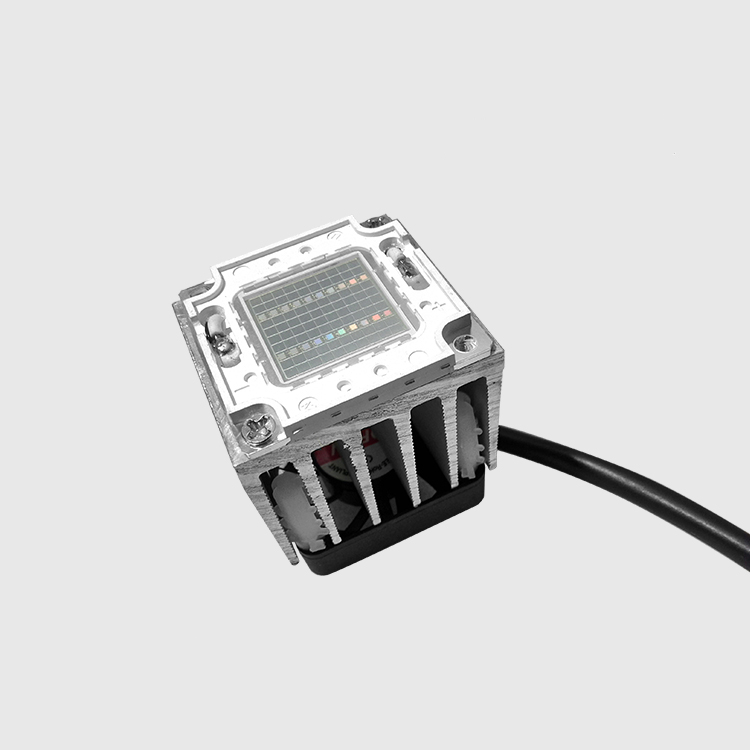

  客户当前所采用的UV灯外形尺寸为40*45*5mm,功率180W,客户后期有升级更高功率设备的计划,故此次设计方案以2倍功率为热源,即360W热源。

  客户设备内部安装水冷头的空间和外部放置水泵等配件的空间都相对比较宽裕。


  设计目标:

  在室温30℃情况下,将UV灯背面发热部分温度控制在80℃以下,客户设备稳定连续地工作达到48小时以上。


  解决方案:

  *客户设备中水冷头的安装空间相对宽裕,所以水冷头的设计在保证完全覆盖了发热面积之后,尽可能增加纵向厚度,以提高吸热性能。

  *由于水冷头设计尺寸较大,所以选用同体积下相对于纯铜质量要更轻一些的纯铝材质。

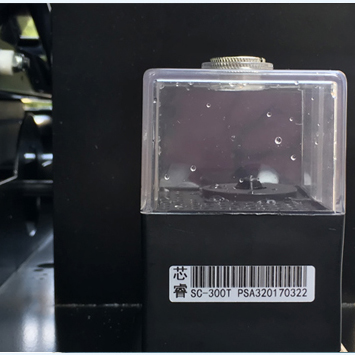

  *300T水泵设计为外置于客户设备前侧,方便客户的厂中的组装工人添加导热液。

  *经过4次仿真计算,确定水冷头尺寸为49*50*70mm,内部设计为槽型水道,外部进出水口垂直于水道的形式,进出水口处采用G1/4螺纹,通过快拧连接软管。

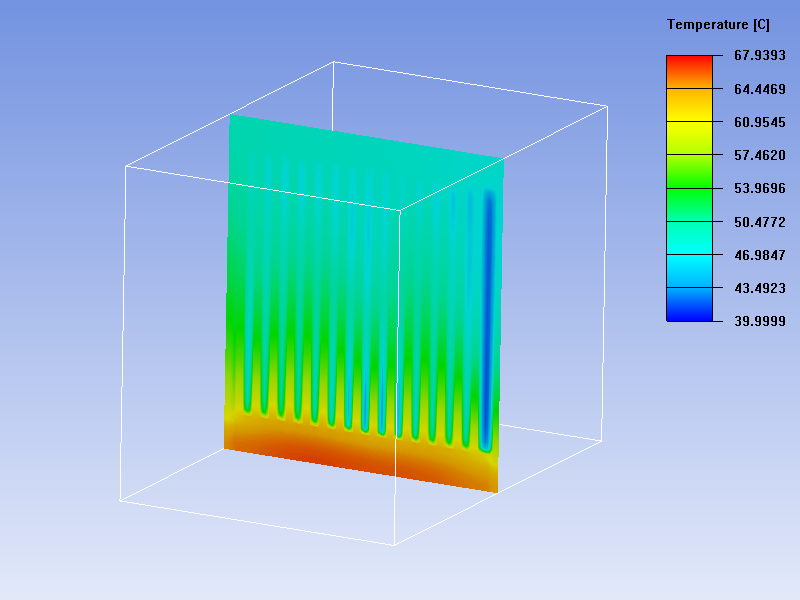

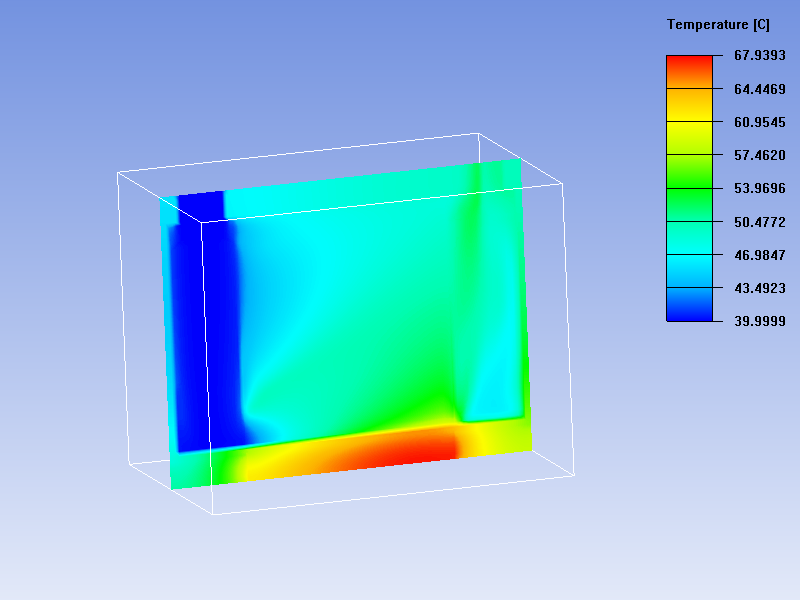

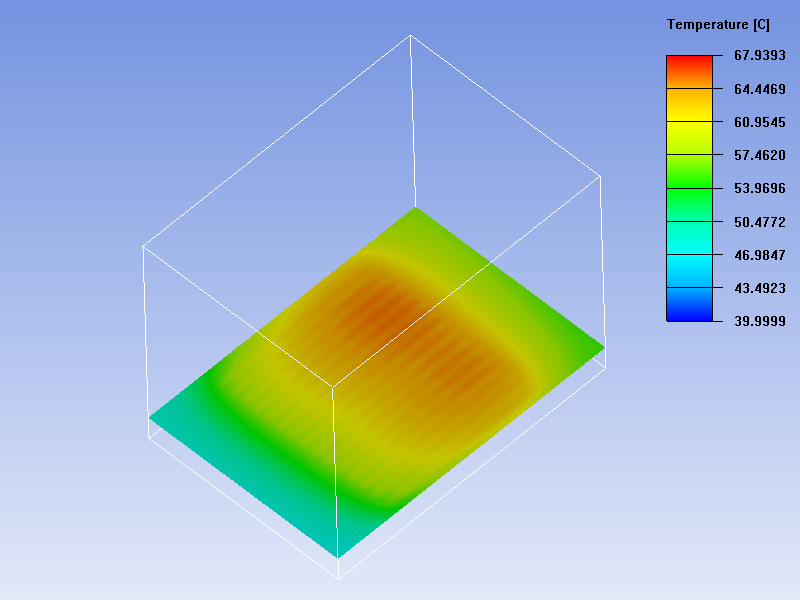

  *将解决方案进行热学CFD仿真处理,30℃时UV灯背面发热部分温度为68℃,与预期相符,待方案交付于客户后验证48小时连续工作的稳定性。


  产品/方案交付:

  16-03-26 14:00 客户对20台设备应用东远芯睿提供的水冷散热方案,进行连续工作稳定性验收。

  16-03-29 14:00 参与验收的20台设备连续工作72小时,设备全部正常,打印产品质量和速度均保持稳定,验收结束,设计方案满足客户需求。
